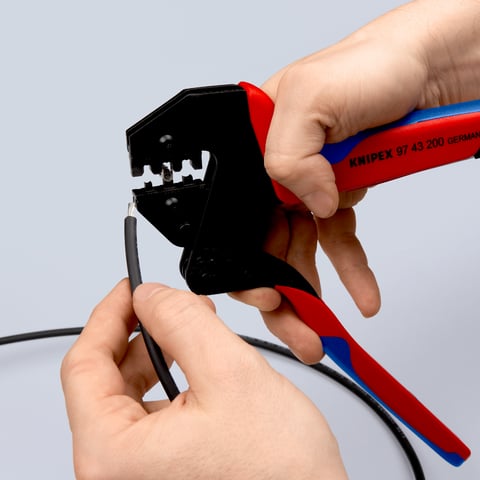

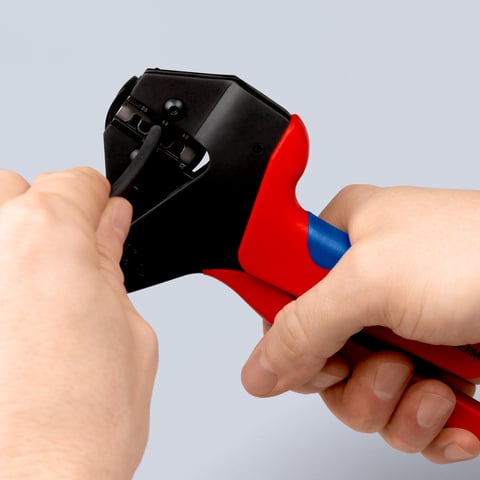

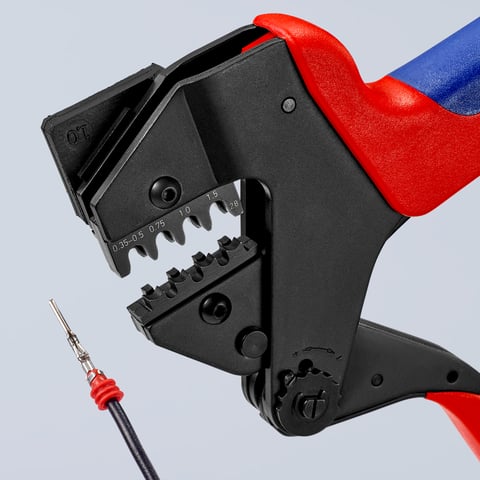

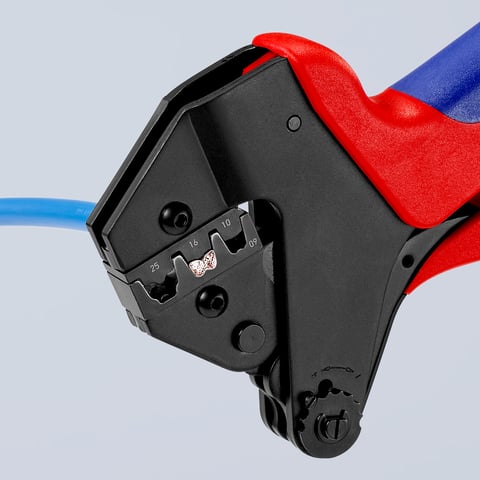

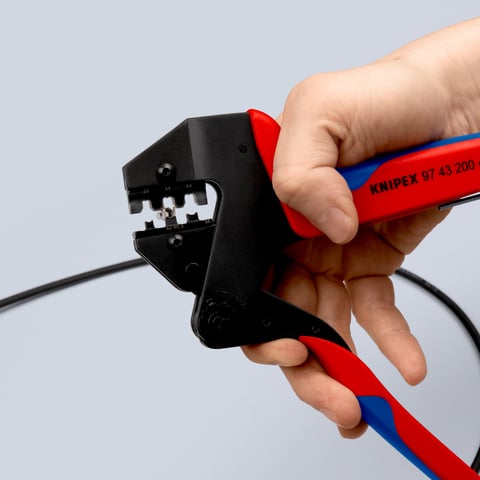

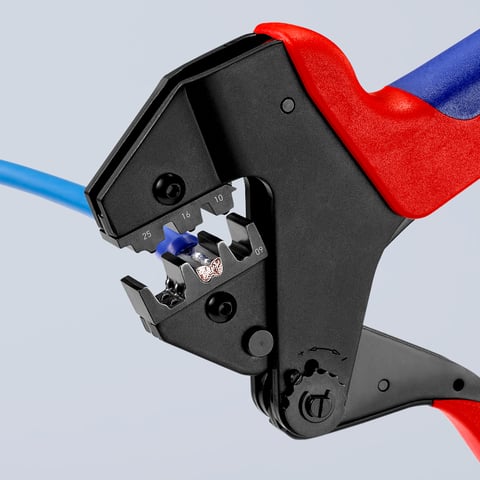

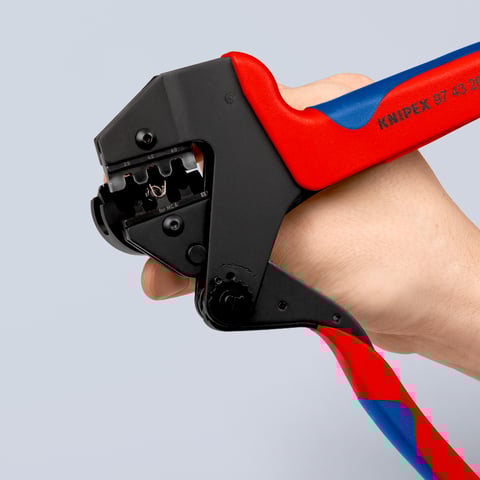

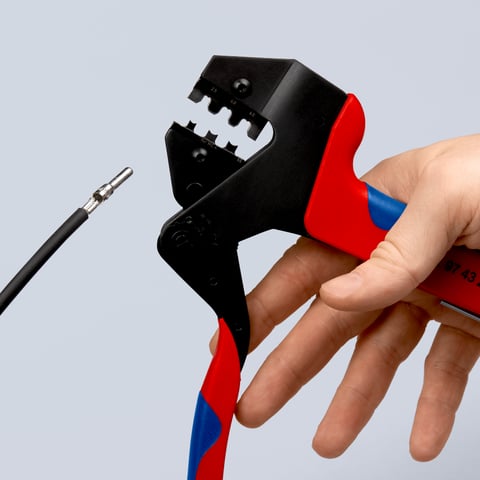

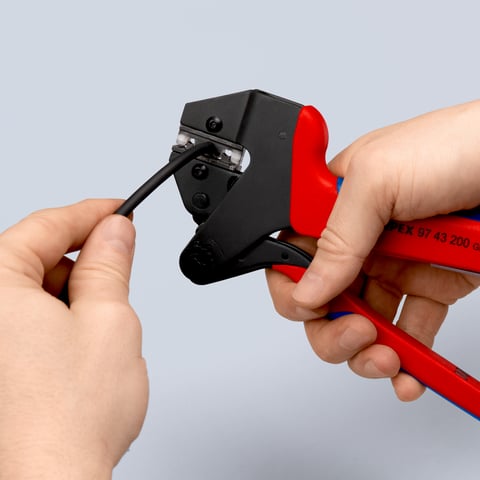

- Endast ett verktyg för närmare 1000 pressanvändningar: kan användas med alla pressbackar och positioneringshjälpmedel 97 49 XX
- I det närmaste parallell pressrörelse
- Konstant hög presskvalitet tack vare precisionsinsatser och spärrmekanism (upplåsbar)

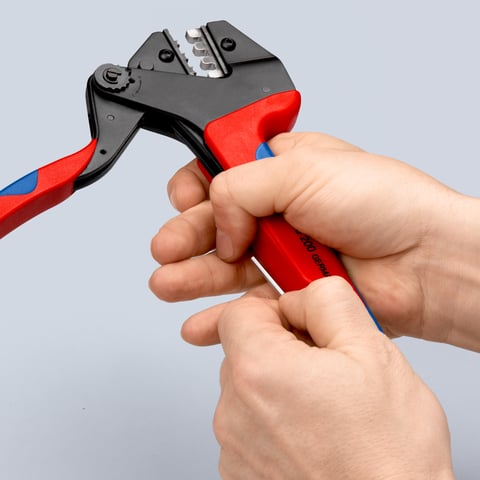

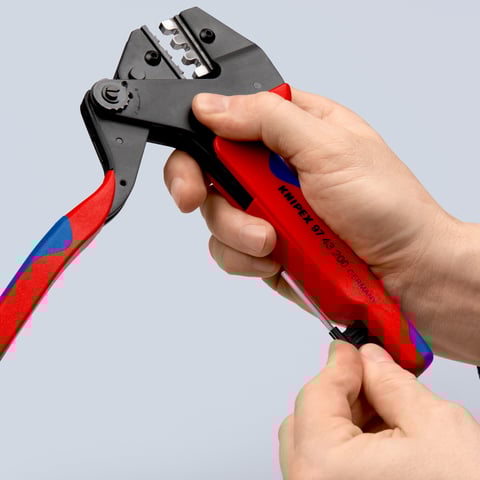

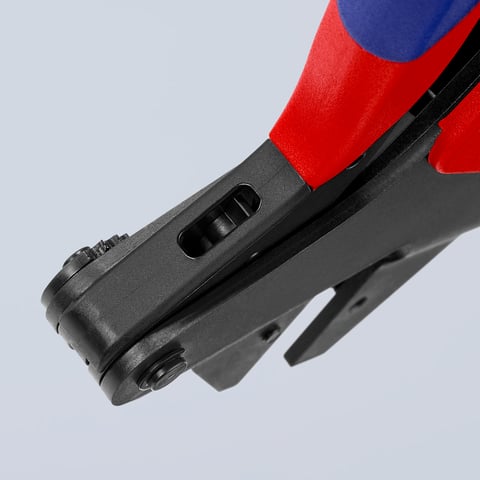

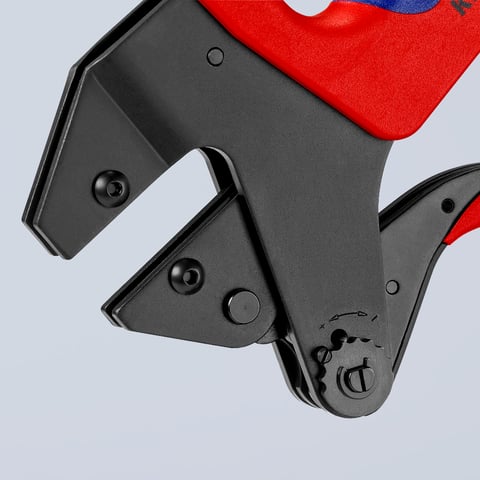

- Presstrycket är kalibrerat i fabriken och kan dessutom justeras

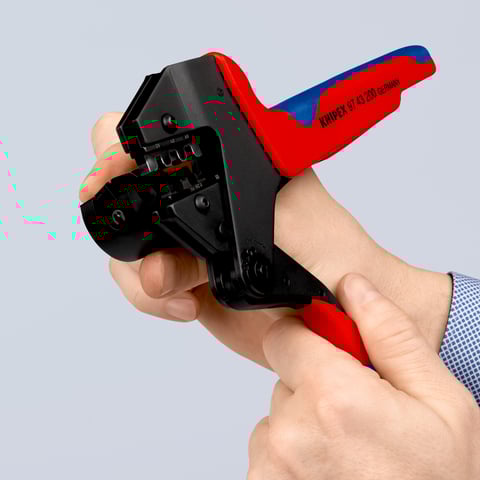

- Ergonomiskt formade handtag

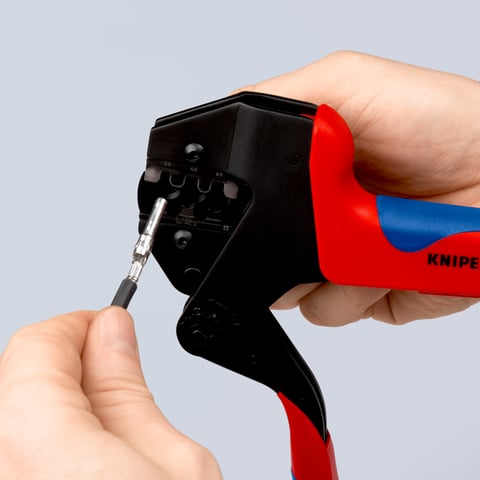

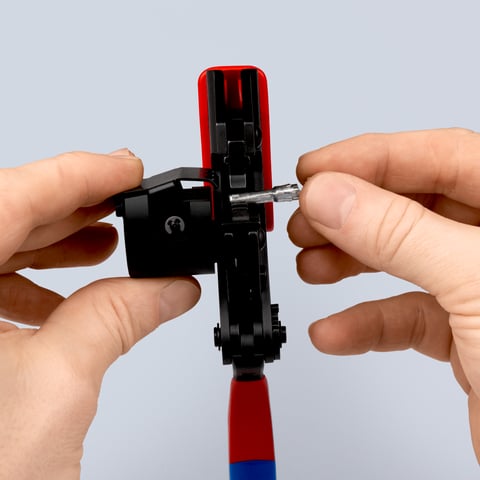

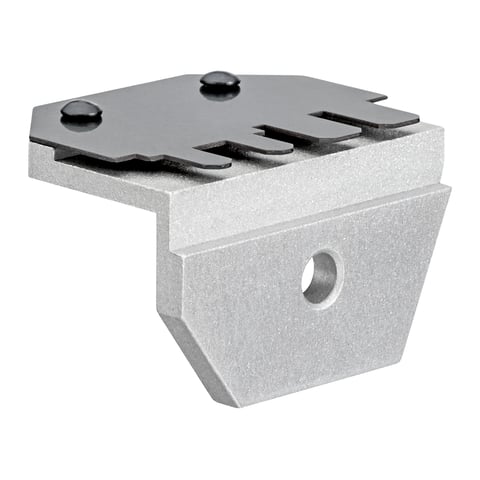

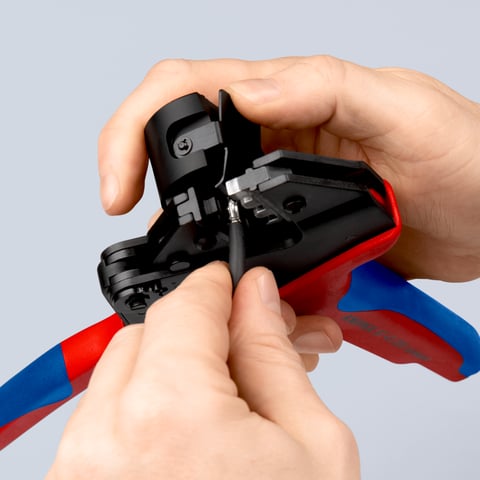

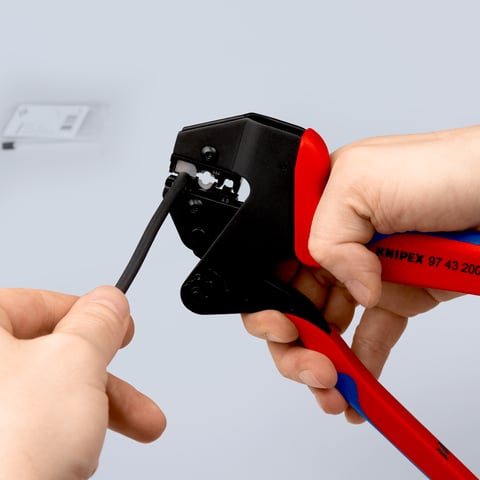

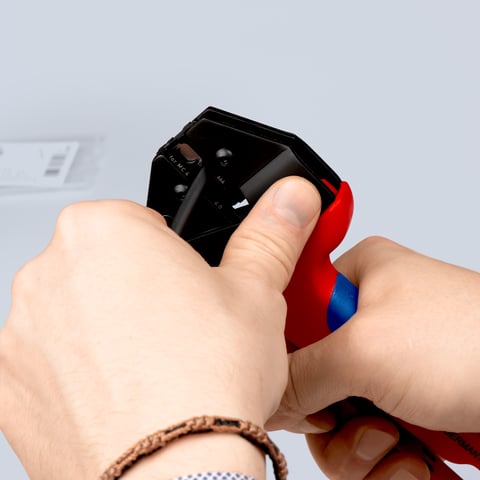

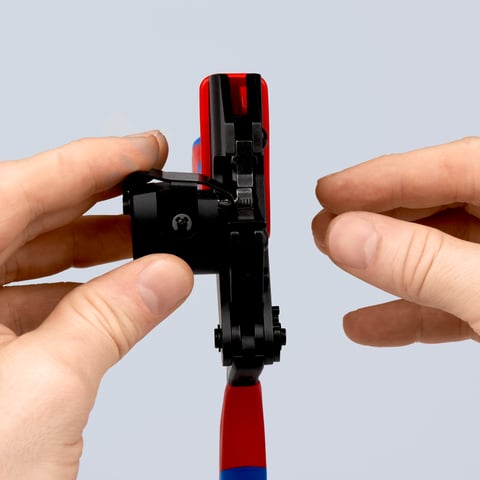

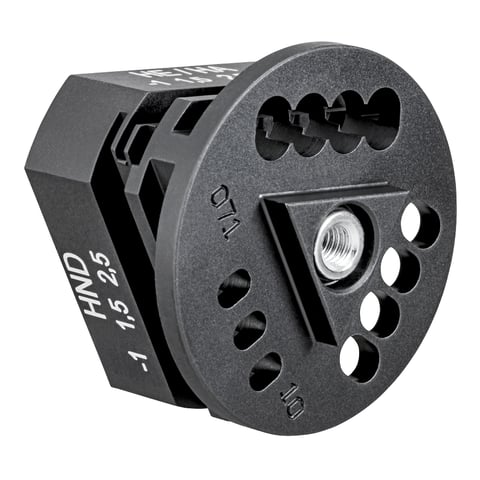

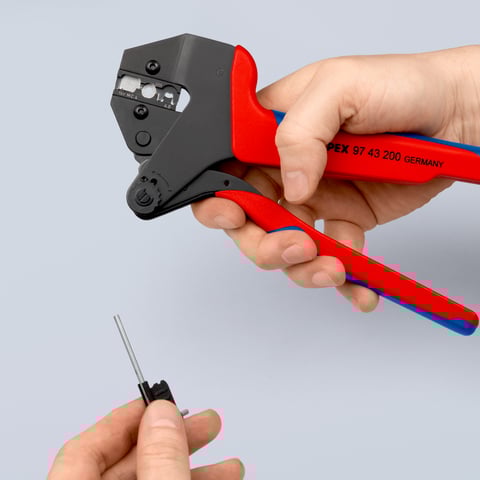

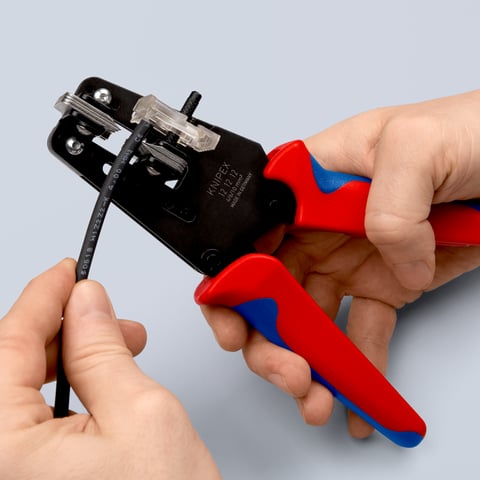

- Olika positioneringshjälpmedel för exakt positionsbestämning
- Pressbackar för tillämpningar utöver det vanliga utbudet finns tillgängliga på begäran
- Verktygskropp: krom-vanadinelektrostål i högkvalitet, oljehärdat
- Zugelassene Verpressung nach UL in Verbindung mit den KNIPEX-Aderendhülsen 97 99 330 – 399

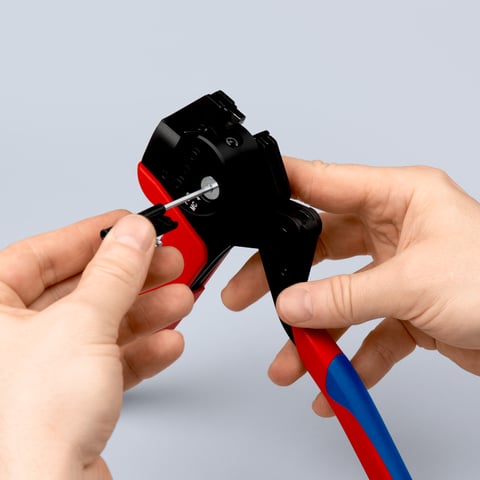

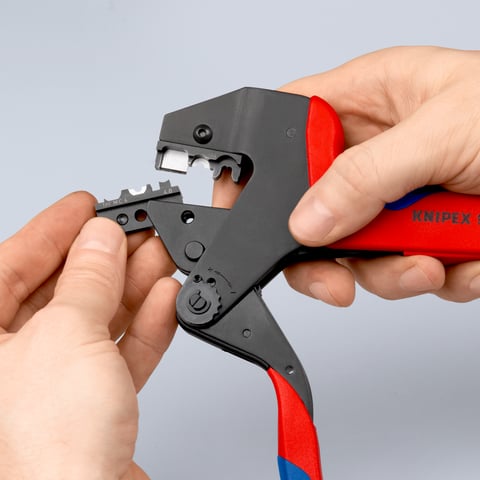

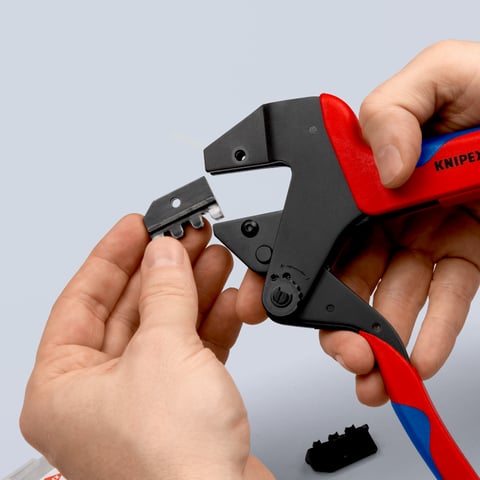

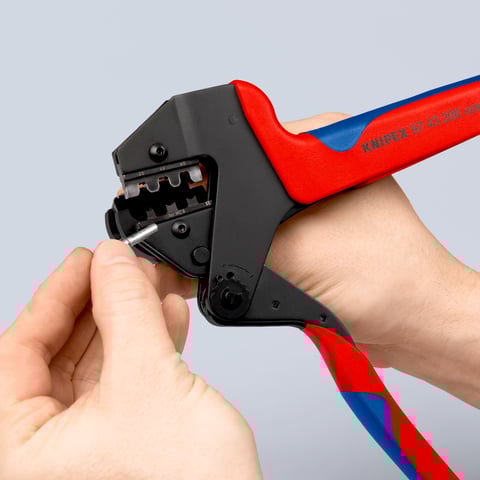

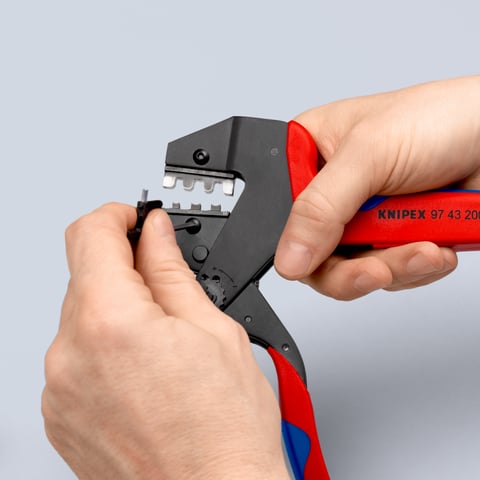

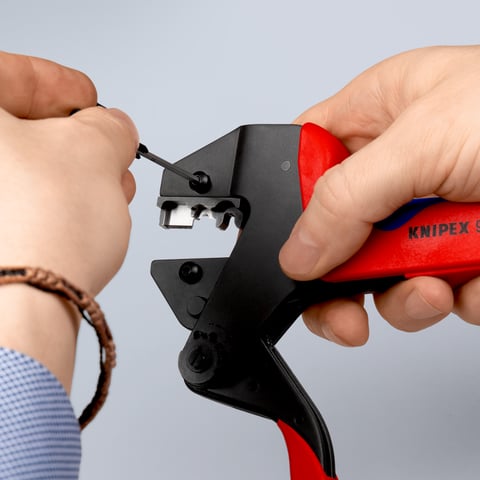

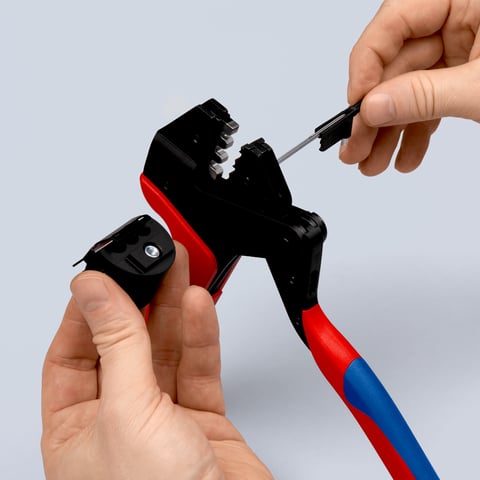

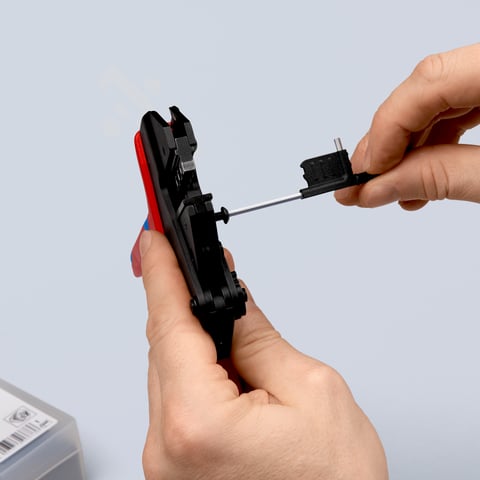

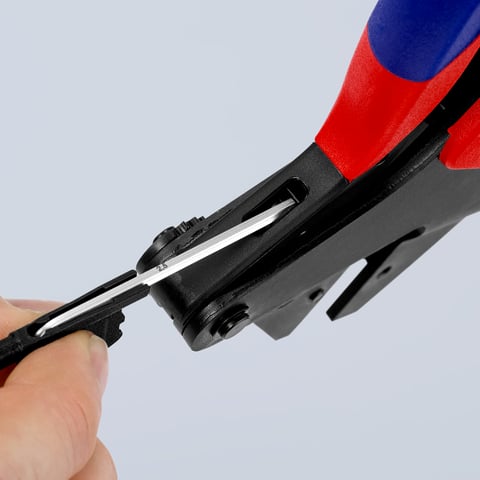

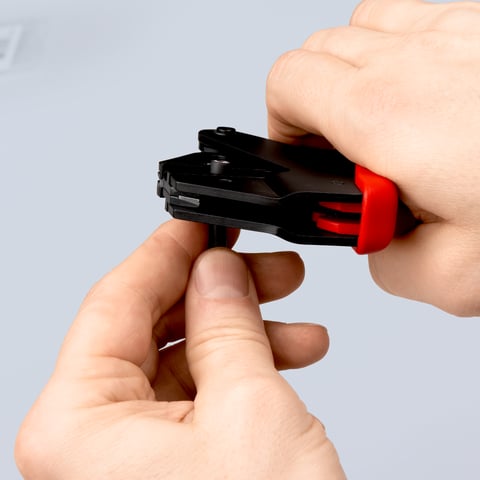

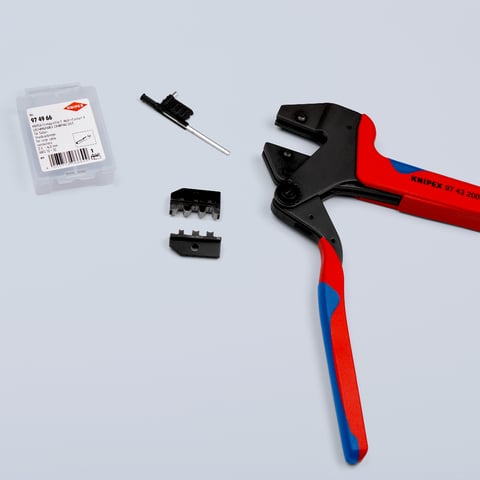

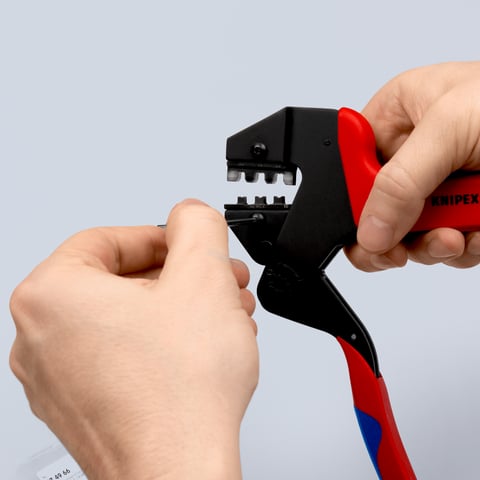

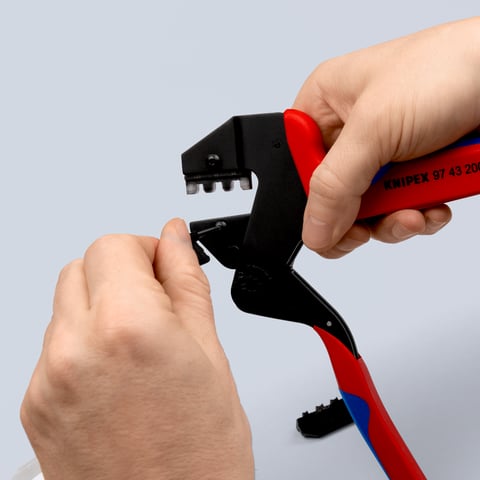

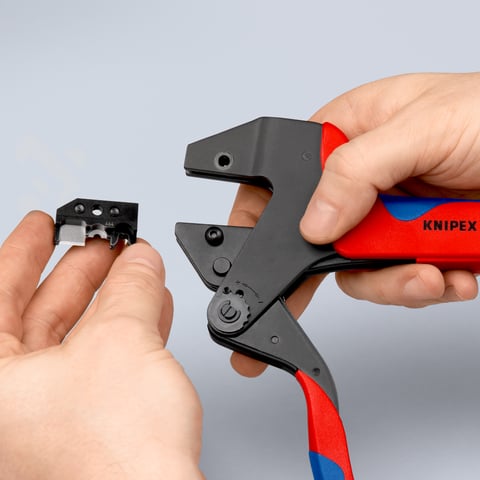

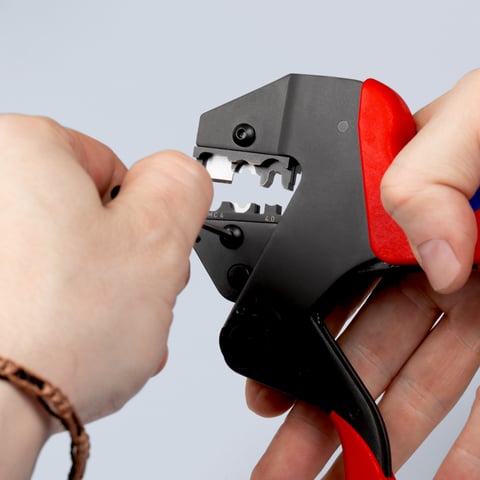

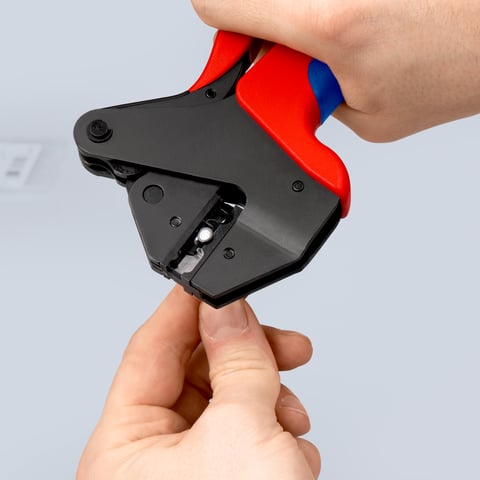

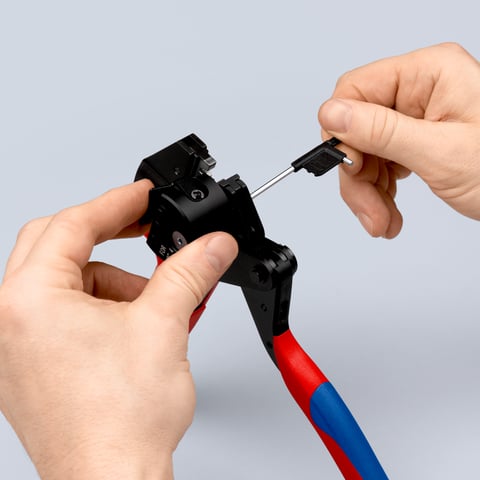

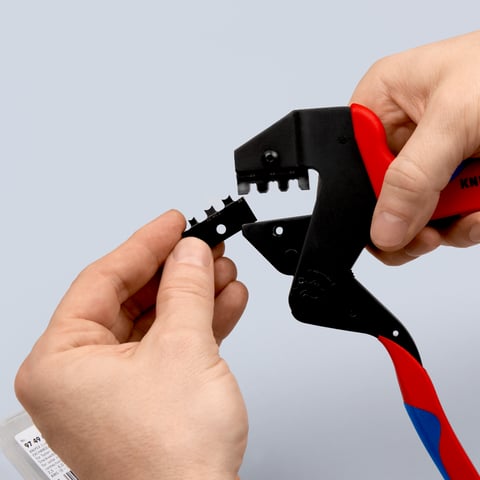

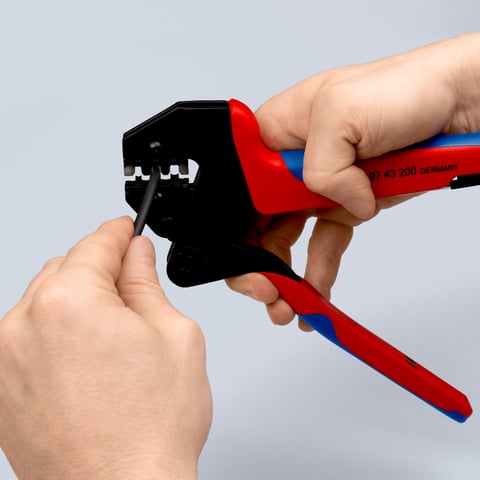

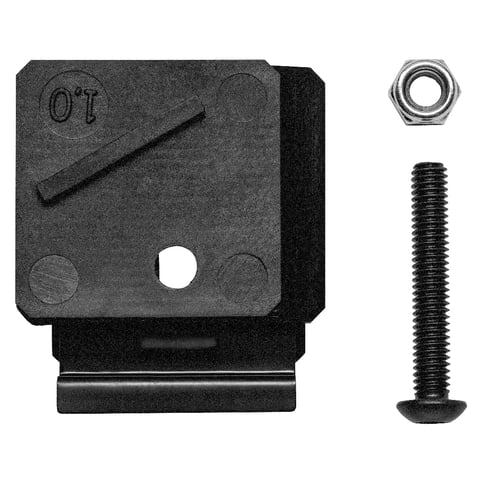

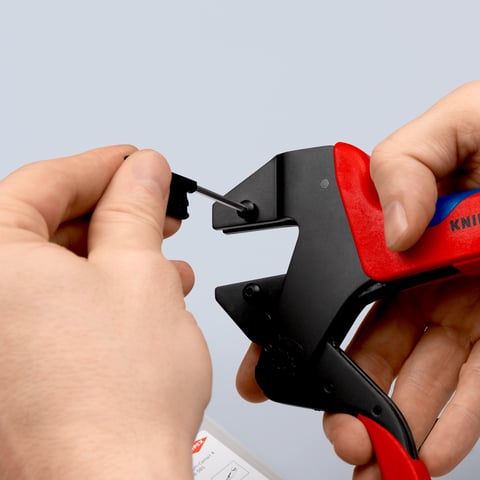

- Der Crimpeinsatz kann mittels zwei Schrauben einfach ausgewechselt werden. Bitte beachten Sie dazu die Bedienungsanleitung

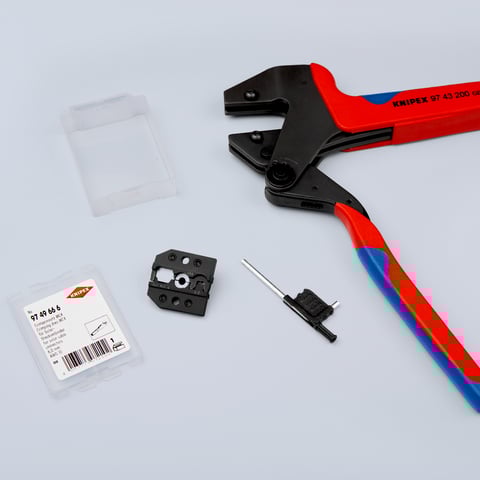

- I plastväska; med formad skumplastinlägg för förvaring av pressbackar och positioneringshjälpmedel; med monteringsverktyg (insexnycklar), skruvar och muttrar

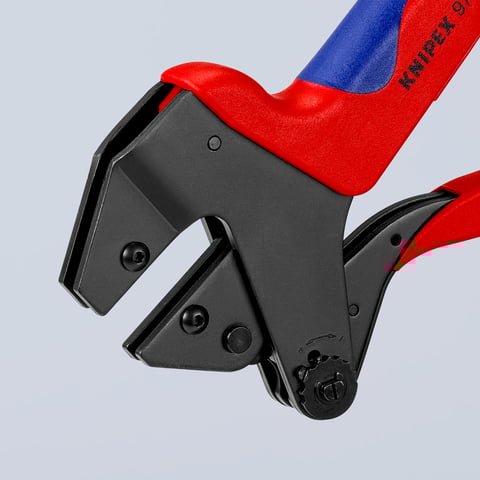

- Ohne Crimpeinsatz
Tekniska attribut
Artikelnummer

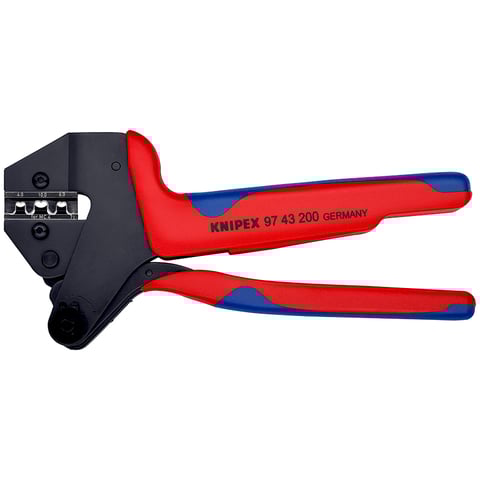

97 43 200
EAN
4003773030812
Tänger
Brunerat
Handtag
med flerkomponentsgrepp
Vikt
988 g
Mått
200 x 220 x 50 mm
REACH kompatibel
innehåller SVHC
ROHS -kompatibel
inte tillämpligt
For calibration inquiries, please contact our affiliated company RENNSTEIG WERKZEUGE GMBH under the following contact:
Mr. Uwe Wagner
Tel .: +49 36 847 441-59
Domestic sales
Dokument
Lämpliga tillbehör

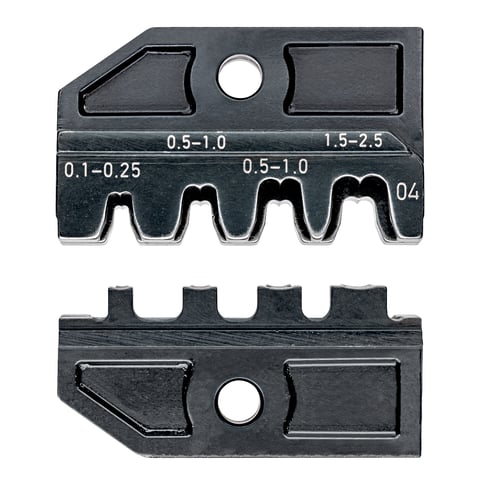

97 49 04
Crimpeinsatz Für unisolierte, offene Steckverbinder (2,8 + 4,8 mm Breite)
0,1 – 2,5 mm²

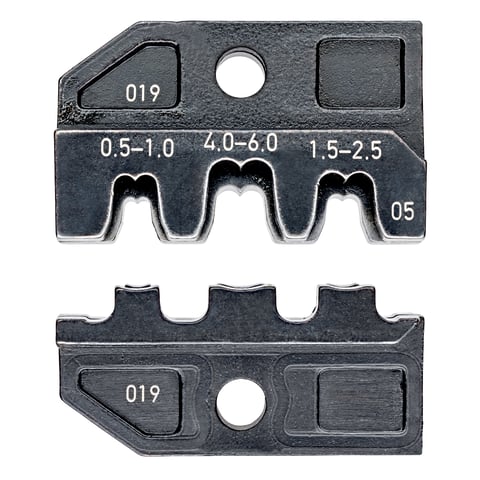

97 49 05
Crimpeinsatz För oisolerade, öppna skarvdon (4,8 + 6,3 mm kontaktbredd)
0,5 – 6,0 mm²
97 49 06

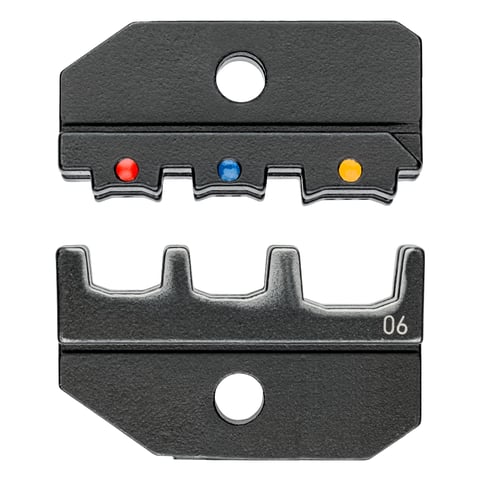

Crimpeinsatz För isolerade kabelskor + kontaktdon
0,5 – 6,0 mm²

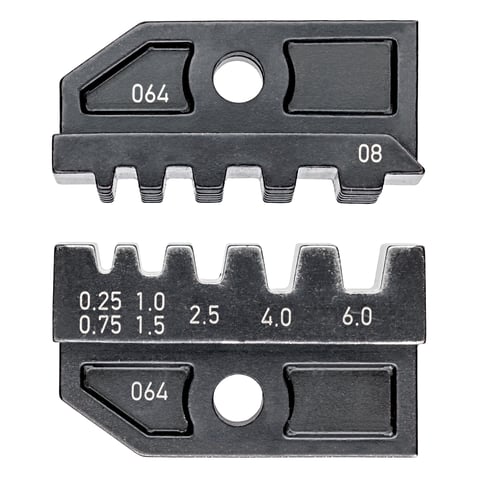

97 49 08
Crimpeinsatz För isolerade och oisolerade ändhylsor
0,25 – 6,0 mm²

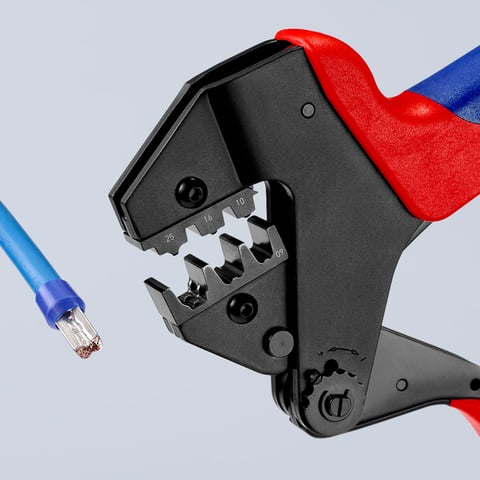

97 49 09
Crimpeinsatz För ändhylsor
10 / 16 / 25 mm²

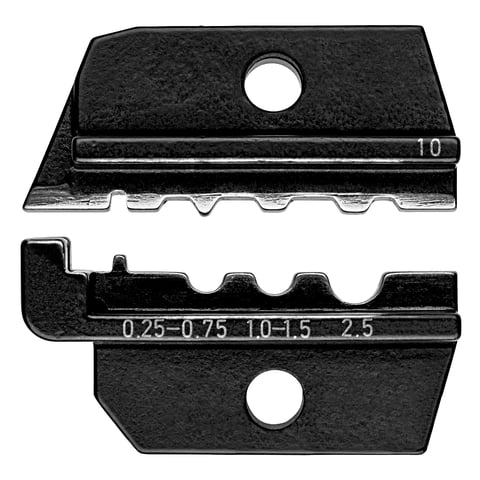

97 49 10
Crimpeinsatz För oisolerade rör- och klämkabelskor samt oisolerade skarvdon och klämskarvdon enligt DIN 46341
0,25 – 0,75 / 1,0 – 1,5 / 2,5 mm²

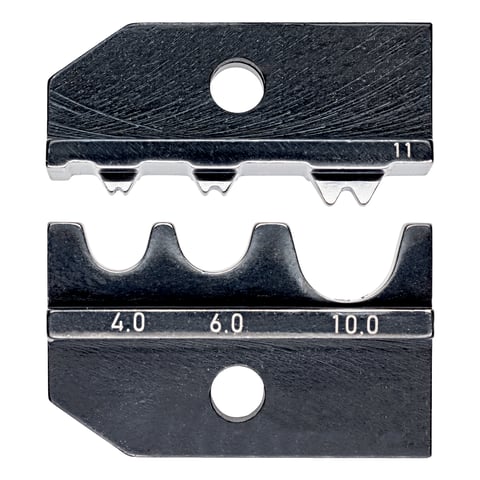

97 49 11
Crimpeinsatz För oisolerade kabelskor
4 / 6 / 10 mm²

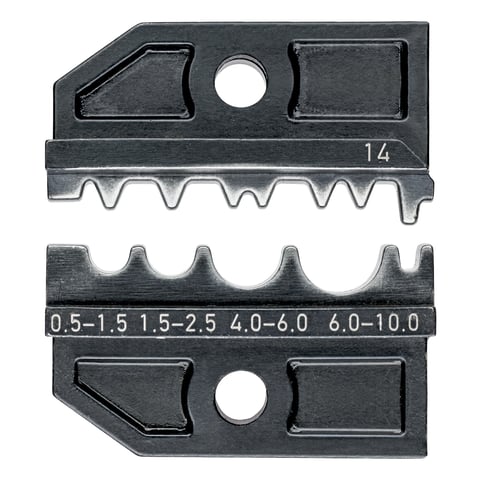

97 49 14
Crimpeinsatz För oisolerade rör- och klämkabelskor samt oisolerade skarvdon och klämskarvdon enligt DIN 46341
0,5 – 10 mm²

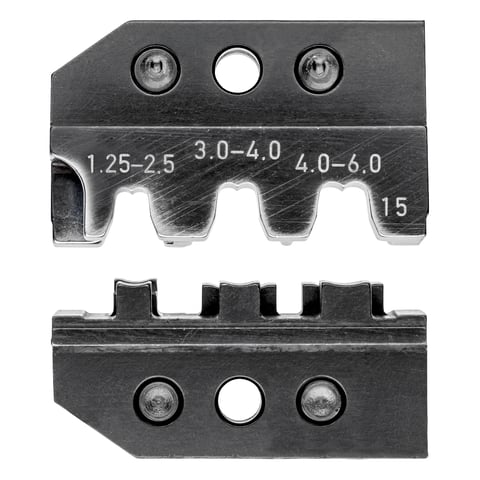

97 49 15
Crimpeinsatz För vinklade stifthylsor och oisolerade öppna kontaktdon
1,0 – 2,5 + 1,0 – 6,0

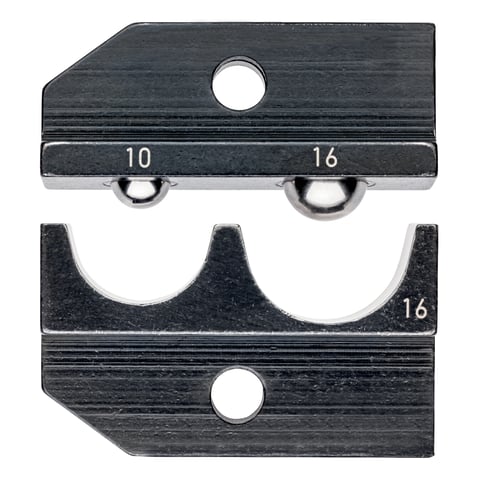

97 49 16
Crimpeinsatz Für isolierte Kabelschuhe und Kabelverbinder
10 / 16 mm²

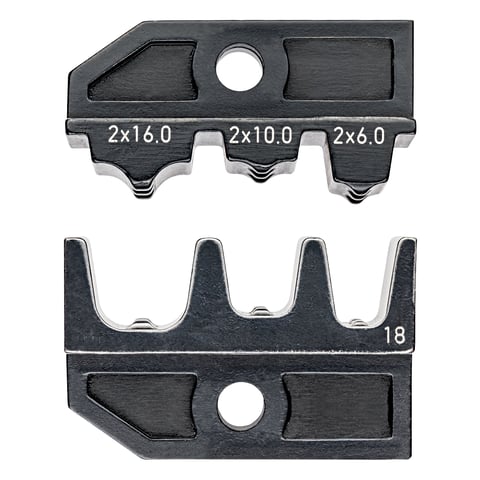

97 49 18
Crimpeinsatz För twin-ändhylsor
2 x 6 / 2 x 10 / 2 x 16 mm²

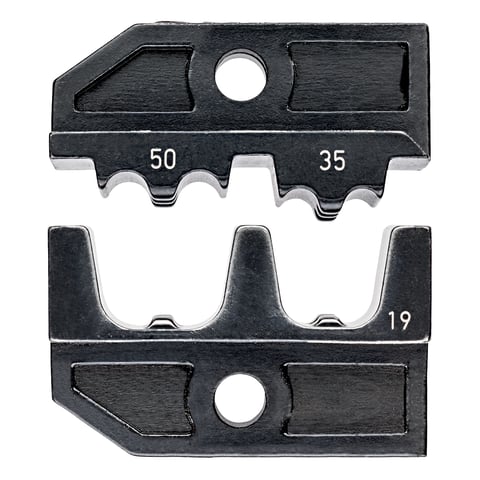

97 49 19
Crimpeinsatz För ändhylsor
35 / 50 mm²

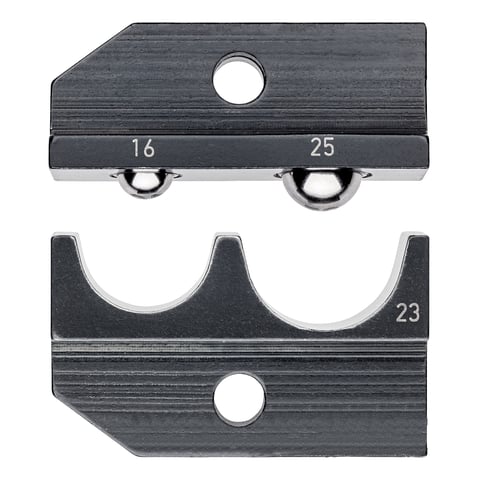

97 49 23
Crimpeinsatz För oisolerade rör- och klämkabelskor samt oisolerade skarvdon och klämskarvdon enligt DIN 46341
16 / 25 mm²

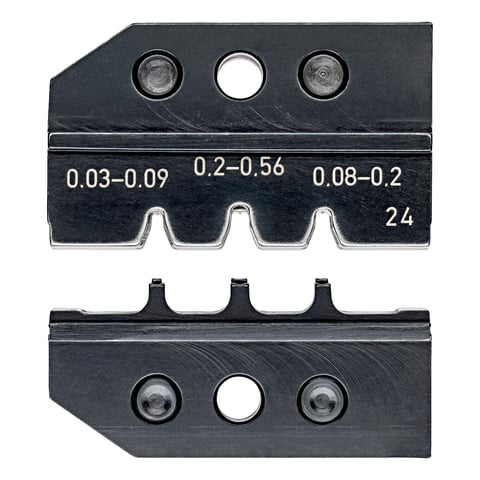

97 49 24
Crimpeinsatz För D-sub-kontakt
0,03 – 0,56 mm²
97 49 25
Crimpeinsatz För stickkontakter i serien Micro-Fit 3.0 från Molex LLC
97 49 26
Crimpeinsatz För stickkontakter i serien Mini-Fit™ från Molex LLC

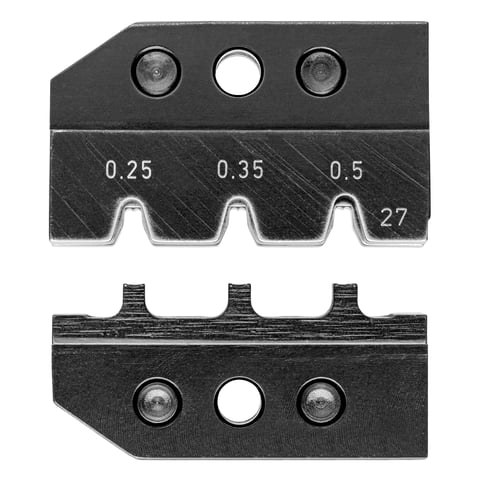

97 49 27
Crimpeinsatz För MQS-kontaktdon utan enkel kabeltätning
0,25 – 0,5 mm²
97 49 30
Crimpeinsatz För oisolerade skarvdon
1,5 – 4,0 mm²

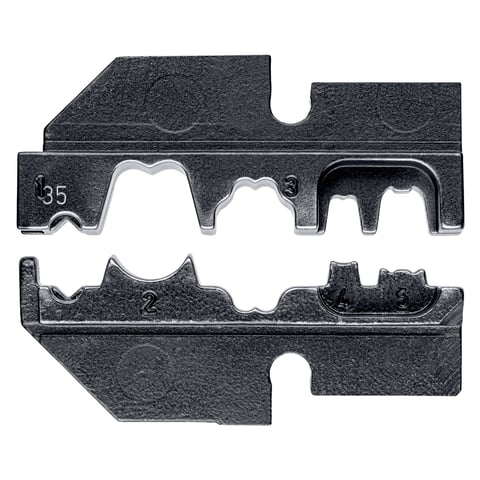

97 49 35
Crimpeinsatz För tändstiftskontakt och fördelare
1,0 mm²

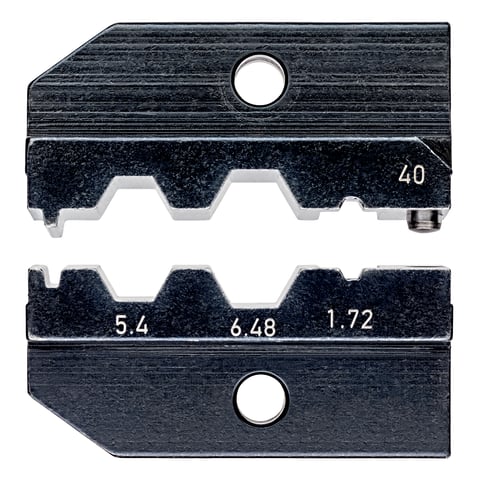

97 49 40
Crimpeinsatz För koaxialkontaktdon
RG 58 / 59 / 62 / 71 / 223

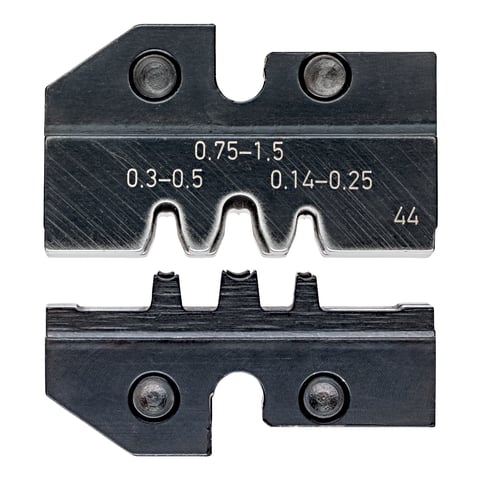

97 49 44
Crimpeinsatz Phoenix-Contact-kontakt
0,14 – 1,5 mm²

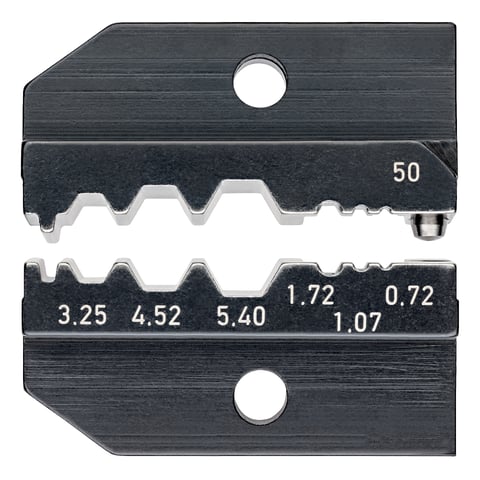

97 49 50
Crimpeinsatz För koaxialkontaktdon / biltelefon
RG 58 / 174 / 188 / 316

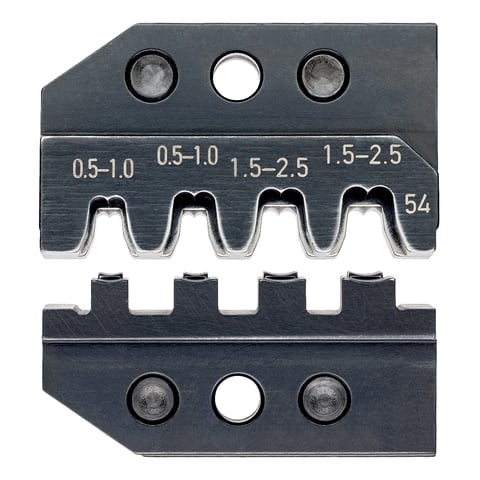

97 49 54
Crimpeinsatz Mindre effekttimer
0,5 – 2,5 mm²
97 49 59

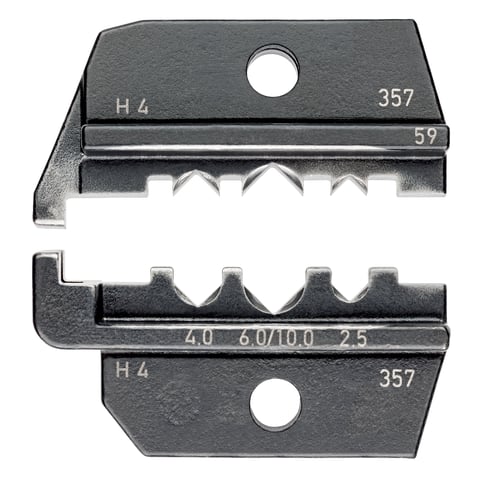

Crimpeinsatz För solarkontaktdon Helios H4 (Amphenol)

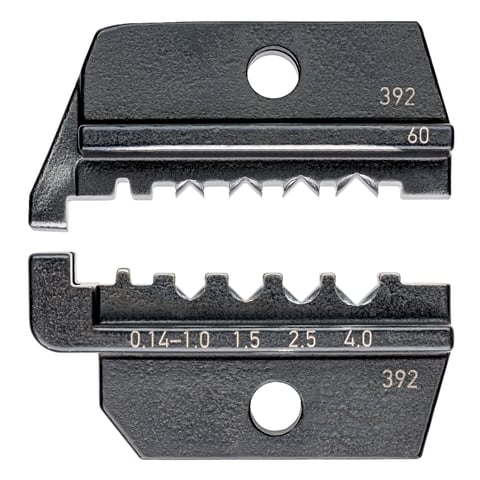

97 49 60
Crimpeinsatz För vridna kontakter (HTS + Harting)
0,14 – 4,0 mm²

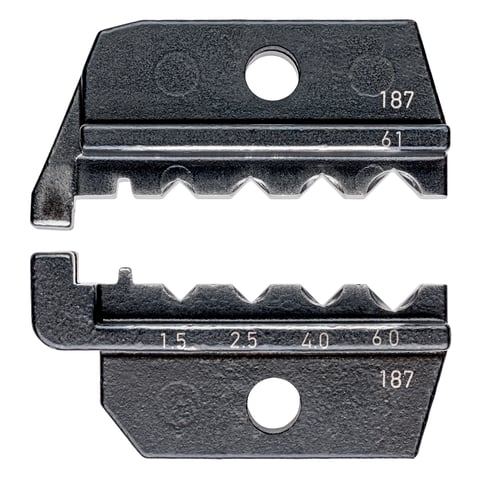

97 49 61
Crimpeinsatz För vridna kontakter (Harting)
1,5 / 2,5 / 4 / 6 mm²

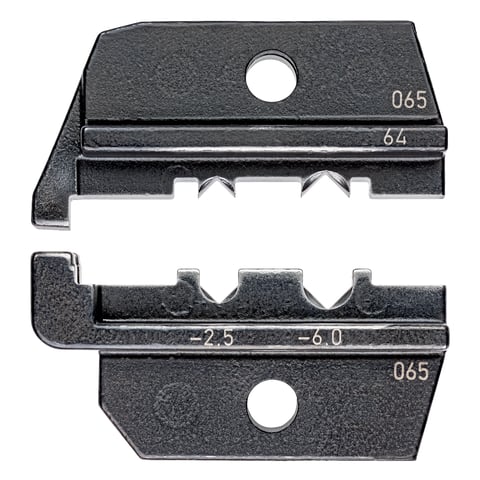

97 49 64
Crimpeinsatz För ABS-stickkontakter
2,5 – 6,0 mm²

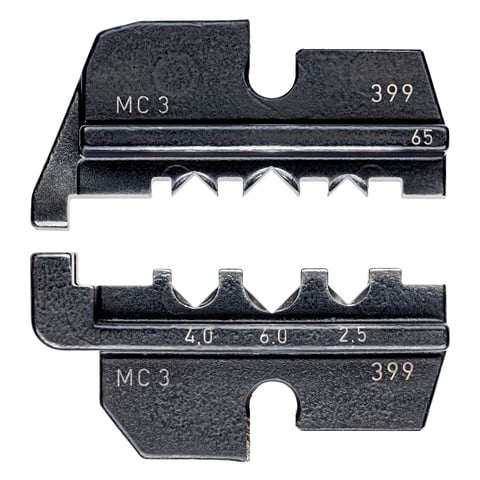

97 49 65
Crimpeinsatz För solarkontaktdon MC3 (Multi-Contact)
2,5 – 6,0 mm²

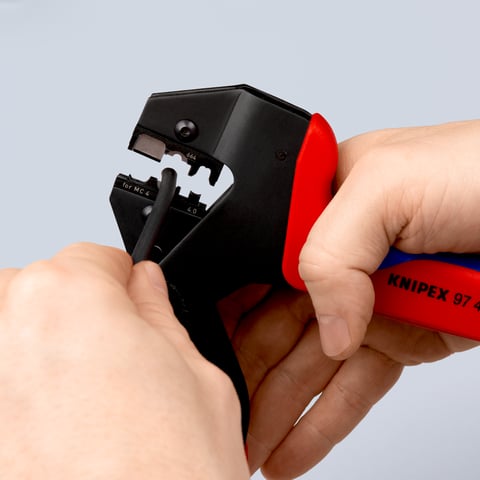

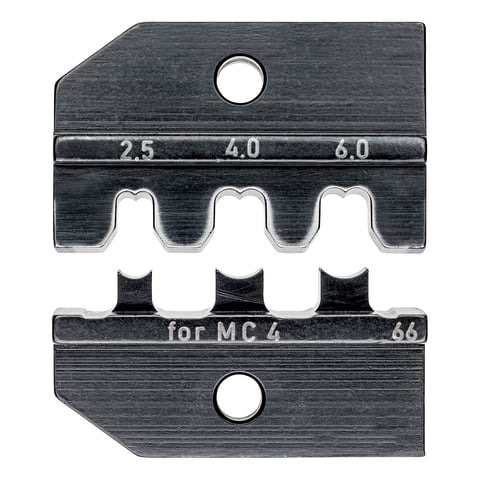

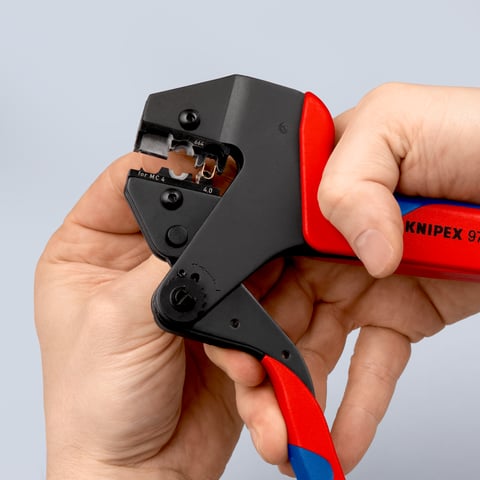

97 49 66

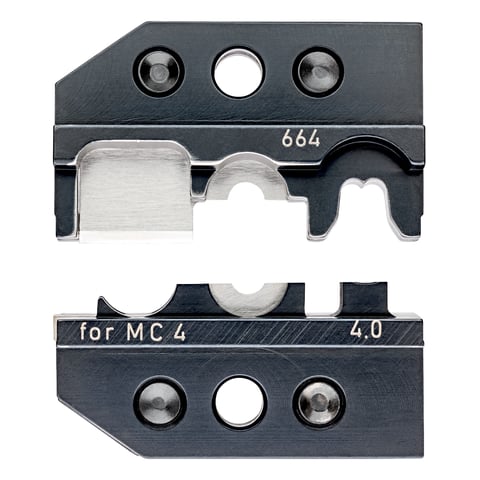

Crimpeinsatz För solarkontaktdon MC4® (Multi-Contact) & MC4® EVO2 2,5/4/6 mm²
2,5 – 6,0 mm²
97 49 66 4
Crimpeinsatz För solarkontaktdon MC4® (Multi-Contact) & MC4® EVO2
4,0 mm²
97 49 66 6
Crimpeinsatz För solarkontaktdon MC4® (Multi-Contact) & MC4® EVO2
6,0 mm²
97 49 68
Crimpeinsatz Anslutningar för kablar till solanläggningar (Tyco)
1,5 – 6,0 mm²
97 49 69 2
Crimpeinsatz För solarkontaktdon gesis® solar PST 40 (Wieland)
4,0 / 6,0 / 10,0 mm²
97 49 70
Crimpeinsatz För Westernkontakter
RJ 10 / 11 / 12 / 45
97 49 71
Crimpeinsatz För solarkontaktdon MC4® (Multi-Contact)
4,0 – 10,0 mm²
97 49 72
Crimpeinsatz För solarkontaktdon MC3 (Multi-Contact)
4 / 6 / 10 mm²
97 49 74
Crimpeinsatz För oskärmade Molex-kontakter
RJ 12 / 45

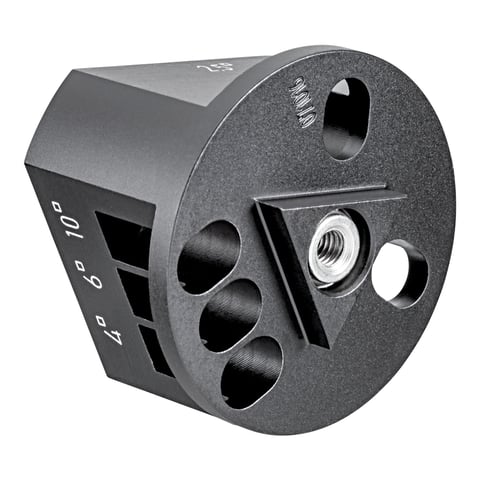

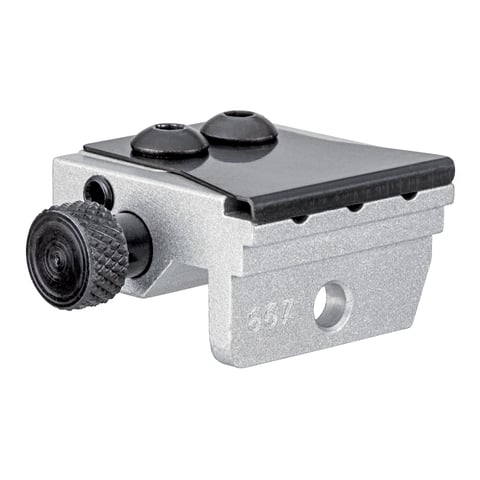

97 49 59 1
Positioneringshjälp för 97 49 59 (Solarkontaktdon Helios H4)
97 49 65 1
Positioneringshjälp för 97 49 65 (Solarkontaktdon MC3)

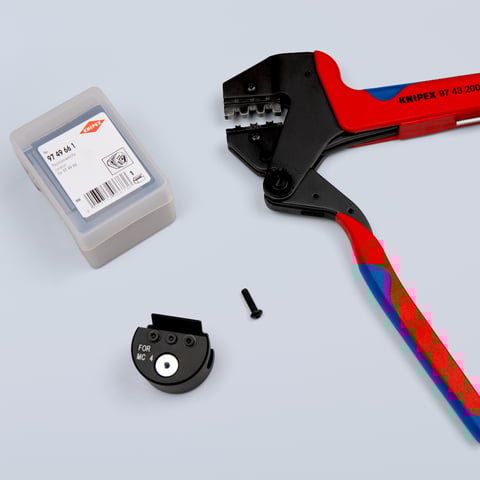

97 49 66 1
Positioneringshjälp för 97 49 66 (Solarkontaktdon MC4®)
97 49 68 1
Positioneringshjälp för 97 49 68 (Solarkontaktdon Solarlok)

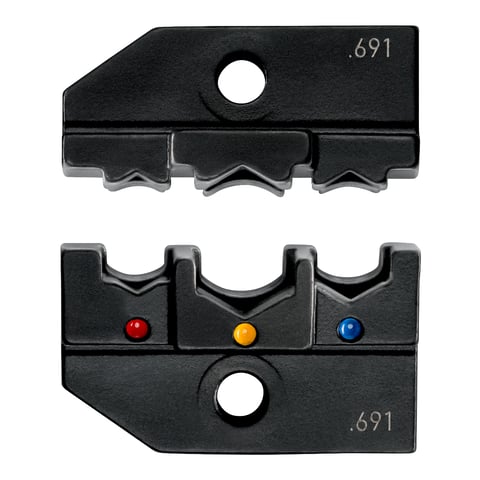

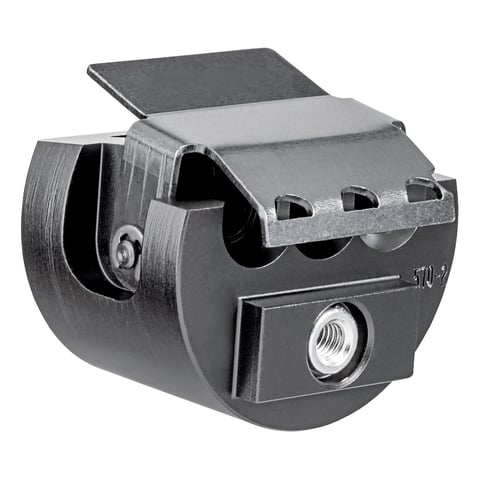

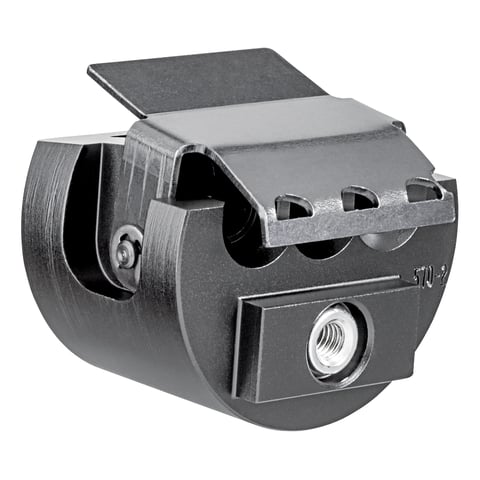

97 49 69 11
Positioneringshjälp för 97 49 69 1 och 97 49 69 2
97 49 71 1
Positioneringshjälp för 97 49 71 (solarkontaktdon MC4®)
97 49 90
Positioneringshjälp för 97 49 60 (HTS + Harting)
97 49 93
Positioneringshjälp för 97 49 24 (D-sub kontakt)
97 49 94
Positioneringshjälp för 97 49 04/97 52 04/97 52 34
97 49 95
Positioneringshjälp för 97 49 05/97 52 05/97 52 35
97 49 91
Positioneringshjälp för 97 49 61 (Harting)
97 49 28

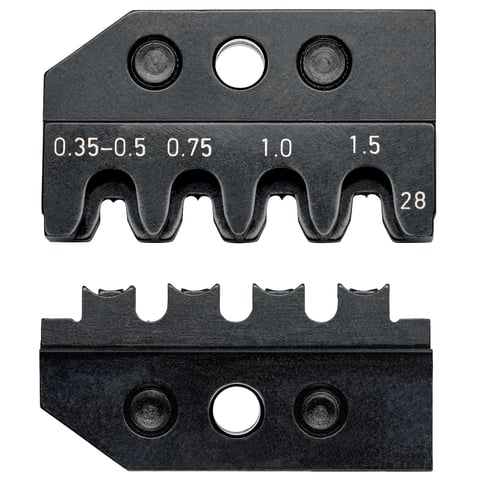

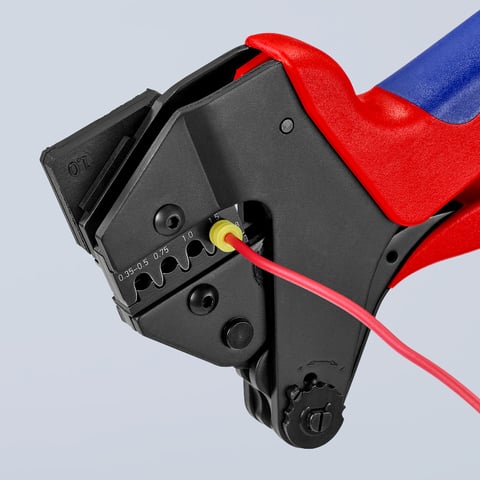

Crimpeinsatz För kontakter i AMP Superseal 1.5-serien från Tyco Electronics
0,35 - 1,5 mm²
97 49 28 1
Kabelmatningsstopp för 97 49 28
97 49 06 PI
Crimpeinsatz För isolerade PIDG-kontakter
0,5 – 6,0 mm²

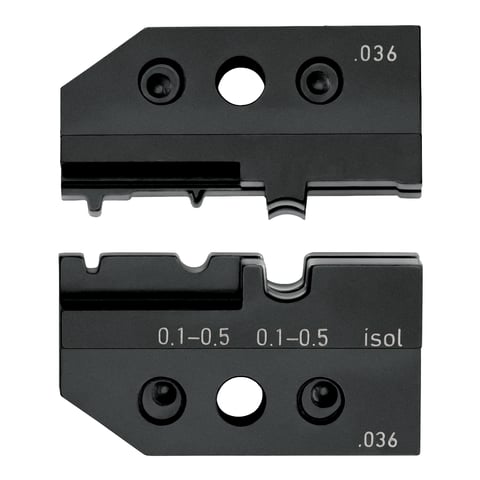

97 49 21
Crimpeinsatz För isolerade och oisolerade kontakter
0,1 - 0,5 mm²
