97 43 200 ASzczypce do zagniatania typu Crimp SystemDo wymiennych matryc zagniatających
97 43 200 A

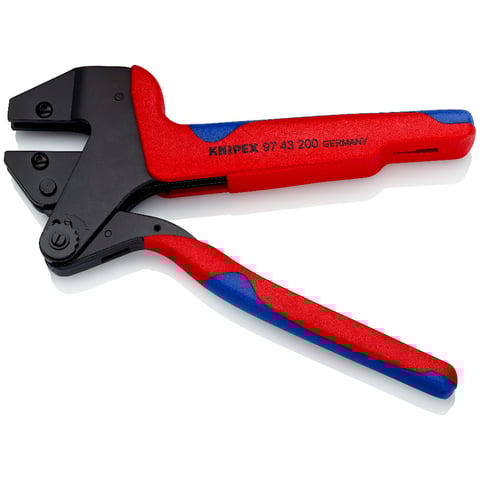

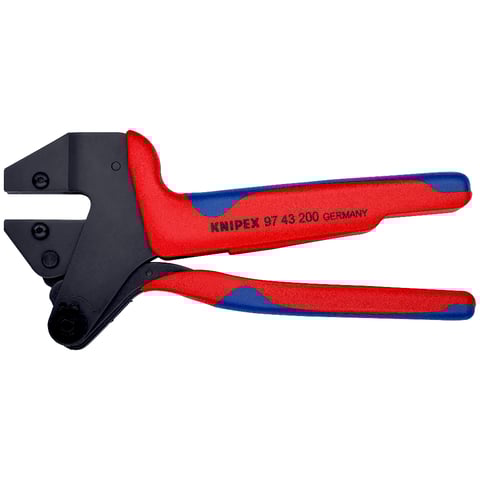

Szczypce do zagniatania typu Crimp System
Do wymiennych matryc zagniatających
- Zamontowaną matrycą do złączy fotowoltaicznych MC4 (2,5 / 4 / 6 mm²)
- Tylko jedno narzędzie do 1000 zastosowań przy zagniataniu: możliwość stosowania ze matrycami i pozycjonery 97 49 XX
- Niemal równoległe zagniatanie
- Niezmiennie wysoka jakość zagniatania dzięki precyzyjnym matrycom zagniatającym i blokadzie wymuszonej (z możliwością jej zwolnienia)
- Siła zagniatania jest precyzyjnie ustawiona fabrycznie (skalibrowana) i może być regulowana
- Mechanizm dźwigniowy zwiększający stosowaną siłę zapewnia pracę bez uczucia zmęczenia
- Ergonomiczne rękojeści
- Pozycjoner do precyzyjnego ustawiania zaciskanych wtyków
- Matryce zagniatające do zastosowań wykraczających poza zakres naszej oferty dostępne na zamówienie
- Korpus narzędzia: stal elektryczna chromowo-wanadowa o specjalnej jakości, hartowana olejowo
- Zugelassene Verpressung nach UL in Verbindung mit den KNIPEX-Aderendhülsen 97 99 330 – 399
- Der Crimpeinsatz kann mittels zwei Schrauben einfach ausgewechselt werden. Bitte beachten Sie dazu die Bedienungsanleitung
- Szczypce bez matrycy do zagniatania, bez walizki
- Die Crimpeinsätze 97 49 xx der Crimp-Systemzange 97 43 200 sind nicht kompatibel mit der KNIPEX MultiCrimp 97 33 01/02
Atrybuty techniczne
Nr art.
97 43 200 A
EAN
4003773071587
Szczypce
czernione
Główka
czernione
rękojeści
z wielokomponentowymi nasadkami
Waga
574 g
Wymiary
200 x 95 x 20 mm
Zasługę na REACH
nie zawiera SVHC
Zgodny z RoHS
nie dotyczy
For calibration inquiries, please contact our affiliated company RENNSTEIG WERKZEUGE GMBH under the following contact:
Mr. Uwe Wagner
Tel .: +49 36 847 441-59
Domestic sales
Odpowiednie akcesoria
97 49 04
Matryca zagniatająca Für unisolierte, offene Steckverbinder (2,8 + 4,8 mm Breite)
0,1 – 2,5 mm²
97 49 05
Matryca zagniatająca Do końcówek nasuwanych, nieizolowanych (szerokość końcówki 4,8 + 6,3 mm)
0,5 – 6,0 mm²
97 49 06

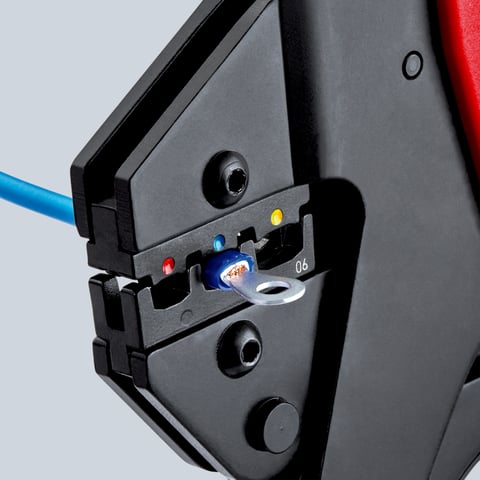

Matryca zagniatająca Do końcówek izolowanych
0,5 – 6,0 mm²
97 49 08
Matryca zagniatająca Do izolowanych i nieizolowanych tulejek kablowych
0,25 – 6,0 mm²
97 49 09

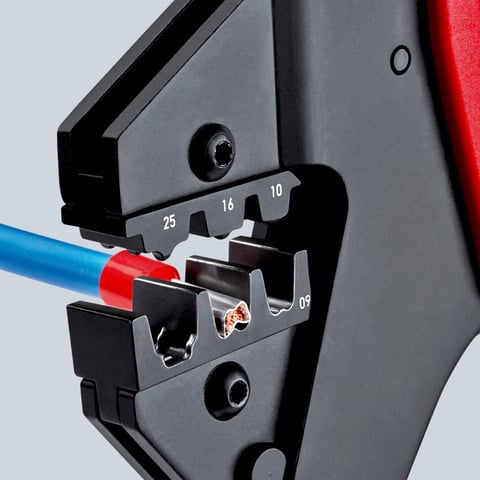

Matryca zagniatająca Do tulejek kablowych
10 / 16 / 25 mm²
97 49 10
Matryca zagniatająca Do końcówek kablowych nieizolowanych oraz łączników kablowych nieizolowanych wg DIN 46341
0,25 – 0,75 / 1,0 – 1,5 / 2,5 mm²
97 49 11
Matryca zagniatająca Do nieizolowanych końcówek kablowych i łączników wg DIN 46234 i DIN 46235 oraz do nieizolowanych łączników kablowych wg DIN 46341 i DIN 46267
4 / 6 / 10 mm²
97 49 14
Matryca zagniatająca Do nieizolowanych końcówek kablowych i łączników wg DIN 46234 i DIN 46235 oraz do nieizolowanych łączników kablowych wg DIN 46341 i DIN 46267
0,5 – 10 mm²
97 49 15
Matryca zagniatająca Do końcówek kątowych i końcówek nasuwanych, nieizolowanych
1,0 – 2,5 + 1,0 – 6,0
97 49 15
Matryca zagniatająca Do końcówek kątowych i końcówek nasuwanych, nieizolowanych
1,0 – 2,5 + 1,0 – 6,0
97 49 16
Matryca zagniatająca Für isolierte Kabelschuhe und Kabelverbinder
10 / 16 mm²
97 49 18
Matryca zagniatająca Do tulejek kablowych Twin
2 x 6 / 2 x 10 / 2 x 16 mm²
97 49 18
Matryca zagniatająca Do tulejek kablowych Twin
2 x 6 / 2 x 10 / 2 x 16 mm²
97 49 19
Matryca zagniatająca Do tulejek kablowych
35 / 50 mm²
97 49 20
Matryca zagniatająca Do złączy typu F do kabli telewizyjno-satelitarnych
Ø 9,6 / SW 8,4 + 8,1 mm
97 49 23
Matryca zagniatająca Do nieizolowanych końcówek kablowych i łączników wg DIN 46234 i DIN 46235 oraz do nieizolowanych łączników kablowych wg DIN 46341 i DIN 46267
16 / 25 mm²
97 49 24

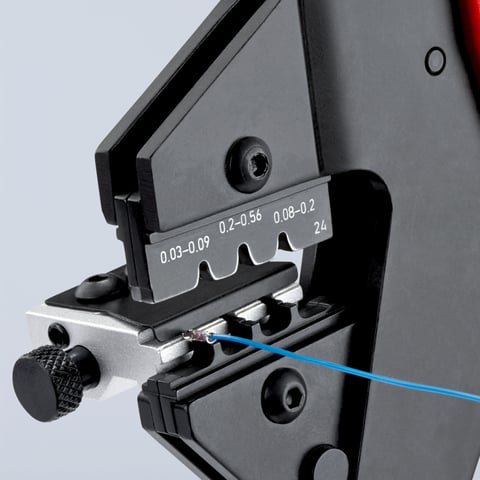

Matryca zagniatająca Do złączy wtykowych D-Sub
0,03 – 0,56 mm²
97 49 30
Matryca zagniatająca Do końcówek nieizolowanych
1,5 – 4,0 mm²
97 49 35
Matryca zagniatająca Do złączy świec zapłonowych i rozdzielaczy
1,0 mm²
97 49 40
Matryca zagniatająca Do złączy koncentrycznych
RG 58 / 59 / 62 / 71 / 223
97 49 40
Matryca zagniatająca Do złączy koncentrycznych
RG 58 / 59 / 62 / 71 / 223
97 49 44
Matryca zagniatająca Złącze modułowe Phoenix Contact
0,14 – 1,5 mm²
97 49 50
Matryca zagniatająca Do złączy koncentrycznych/instalacji telefonicznych w samochodach
RG 58 / 174 / 188 / 316
97 49 50
Matryca zagniatająca Do złączy koncentrycznych/instalacji telefonicznych w samochodach
RG 58 / 174 / 188 / 316
97 49 54
Matryca zagniatająca Złącza Junior Power Timer
0,5 – 2,5 mm²
97 49 54
Matryca zagniatająca Złącza Junior Power Timer
0,5 – 2,5 mm²
97 49 60
Matryca zagniatająca Do złączy okrągłych (HTS + Harting)
0,14 – 4,0 mm²
97 49 60
Matryca zagniatająca Do złączy okrągłych (HTS + Harting)
0,14 – 4,0 mm²
97 49 61
Matryca zagniatająca Do złączy okrągłych (Harting)
1,5 / 2,5 / 4 / 6 mm²
97 49 62
Matryca zagniatająca Do złączy fotowoltaicznych (Huber + Suhner)
2,5 + 4,0 mm²
97 49 63
Matryca zagniatająca Do złączy fotowoltaicznych (Huber + Suhner)
4,0 + 6,0 mm²
97 49 64
Matryca zagniatająca Do złączy wtykowych ABS
1,0 – 6,0 mm²
97 49 64
Matryca zagniatająca Do złączy wtykowych ABS
1,0 – 6,0 mm²
97 49 65
Matryca zagniatająca Do złączy fotowoltaicznych MC 3 (Multi-Contact)
2,5 – 6,0 mm²
97 49 66
Matryca zagniatająca Do złączy fotowoltaicznych MC 4 (Multi-Contact) 2,5/4/6 mm²
2,5 – 6,0 mm²
97 49 67
Matryca zagniatająca Do złączy fotowoltaicznych (Hirschmann)
2,5 – 6,0 mm²
97 49 68
Matryca zagniatająca Złącza fotowoltaiczne (Tyco)
1,5 – 6,0 mm²
97 49 68
Matryca zagniatająca Złącza fotowoltaiczne (Tyco)
1,5 – 6,0 mm²
97 49 70
Matryca zagniatająca Do wtyków telefonicznych typu Western
RJ 10 / 11 / 12 / 45
97 49 70
Matryca zagniatająca Do wtyków telefonicznych typu Western
RJ 10 / 11 / 12 / 45
97 49 71
Matryca zagniatająca Do złączy fotowoltaicznych MC 4 (Multi-Contact)
4,0 – 10,0 mm²
97 49 71
Matryca zagniatająca Do złączy fotowoltaicznych MC 4 (Multi-Contact)
4,0 – 10,0 mm²
97 49 74
Matryca zagniatająca Do nieekranowanych wtyków typu Molex
RJ 12 / 45
97 49 74
Matryca zagniatająca Do nieekranowanych wtyków typu Molex
RJ 12 / 45
97 49 76
Matryca zagniatająca Do ekranowanych wtyków typu Stewart
RJ 45
97 49 81
Matryca zagniatająca Do złączy światłowodowych typu Harting
SW 3,0 / Ø 3,5 mm
97 49 82
Matryca zagniatająca Do złączy światłowodowych typu Telegärtner
SW 3,25 / Ø 3,6 mm
97 49 83
Matryca zagniatająca Do złączy światłowodowych typu FSMA, ST, SC, STSC/K
SW 3,65 / Ø 4,3 mm
97 49 84
Matryca zagniatająca Do złączy światłowodowych typu Huber/Suhner
SW 3,8 / Ø 4,5 mm
97 49 87
Matryca zagniatająca Do złączy światłowodowych typu FSMA, ST i MIC
SW 8,7 / Ø 9,5 mm
97 49 65 1
Pozycjoner do 97 49 65 (złącza fotowoltaiczne MC 3)
97 49 66 1
Pozycjoner do 97 49 66 (złącza fotowoltaiczne MC 4)
97 49 68 1
Pozycjoner do 97 49 68 (złącza fotowoltaiczne Solarlok)
97 49 90
Pozycjoner do 97 49 60 (HTS + Harting)
97 49 93
Pozycjoner do 97 49 24 (złącze wtykowe D-Sub)
97 49 94
Pozycjoner do modeli 97 49 04 / 97 52 04 / 97 52 34
97 49 95
Pozycjoner do modeli 97 49 05 / 97 52 05 / 97 52 35
97 49 91
Pozycjoner do 97 49 61 (Harting)
97 49 06 PI
Matryca zagniatająca Do złącze PIDG izolowane
0,5 – 6,0 mm²
97 49 21
Matryca zagniatająca Do złączek izolowanych i nieizolowanych
0,1 - 0,5 mm²
